Типы систем бесперебойного питания

Выбрать подходящий источник бесперебойного питания — задача не из простых. На рынке представлено несколько принципиально разных типов ИБП, и без понимания их устройства легко ошибиться с выбором. В этой статье разбираем каждую топологию: как работает, где применяется, в чём плюсы и минусы.

Почему важно разбираться в топологиях ИБП

Многие считают, что ИБП бывают только двух видов — резервные и интерактивные. Это упрощение, которое мешает правильно подобрать оборудование. Топология ИБП — это ключевая характеристика его конструкции, определяющая поведение устройства при скачках напряжения, отключении сети и других нештатных ситуациях.

Один и тот же производитель может выпускать несколько моделей с похожей топологией, но совершенно разными характеристиками. Поэтому важно понимать принцип работы каждого типа, а не ориентироваться только на бренд или мощность.

Основные типы ИБП

Перечень наиболее общих технологий конструирования ИБП выглядит следующим образом:

• Резервная (Standby);
• Линейная интерактивная (Line Interactive);
• Резервная ферромагнитная (Standby-Ferro);
• Интерактивная с двойным преобразованием (Double Conversion On-line);
• Интерактивная с дельта-преобразованием (Delta Conversion On-line).

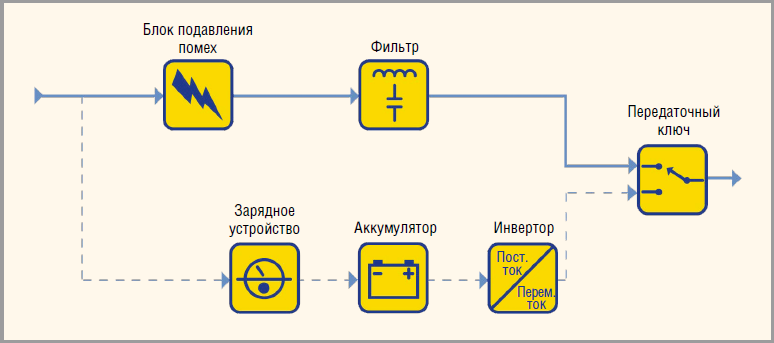

Рисунок 1. Блок-схема резервного ИБП

Самый распространённый и доступный тип — резервный ИБП. Именно его чаще всего используют для защиты домашних компьютеров и простой офисной техники.

Принцип работы прост: в штатном режиме оборудование питается напрямую от сети через фильтр. Инвертор и аккумулятор подключаются только при пропадании напряжения — отсюда и название «резервный». Переключение происходит автоматически через передаточный ключ.

• Преимущества: высокий КПД, компактные размеры, низкая цена.
• Ограничения: при наличии качественной схемы фильтрации обеспечивает достаточное подавление помех, однако функциональность ограничена базовой защитой.

Оптимальный выбор для домашних ПК, простой офисной техники, некритичного оборудования.

Линейный интерактивный ИБП (Line Interactive)

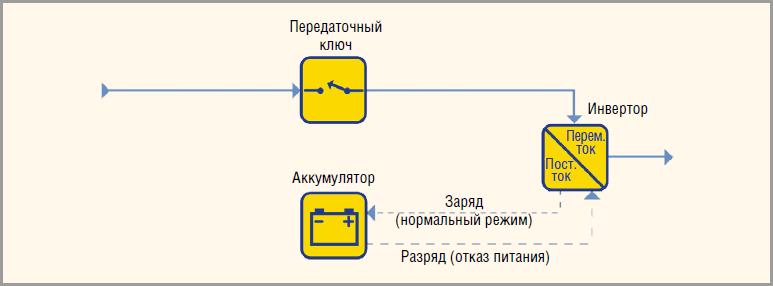

Рисунок 2. Линейный интерактивный ИБП

Это наиболее популярная топология в сегменте малого и среднего бизнеса. Такие ИБП широко применяются для защиты серверов начального уровня, сетевого оборудования и рабочих станций.

Ключевое отличие от резервного типа — инвертор здесь постоянно подключён к выходу и работает в двух режимах. При нормальном питании он работает в реверсивном режиме, заряжая аккумулятор. При отключении сети — переключается на подачу питания от батареи. Такая схема обеспечивает более качественную фильтрацию с меньшими помехами переключения.

Дополнительный элемент конструкции — трансформатор с переключаемыми отводами. Он стабилизирует напряжение при его просадках или превышениях, не задействуя аккумулятор без необходимости. Это важно: частые переключения на батарею сокращают её ресурс.

• Преимущества: высокая эффективность, надёжность, компактность, стабилизация напряжения, защита от двух независимых трактов питания при отказе инвертора. Диапазон мощности: от 0,5 до 5 кВА — именно в этом сегменте данная топология является доминирующей.

Оптимальный выбор для: серверов начального уровня, сетевого оборудования, рабочих станций в офисах и интернет-магазинах.

Резервный ферромагнитный ИБП (Standby-Ferro)

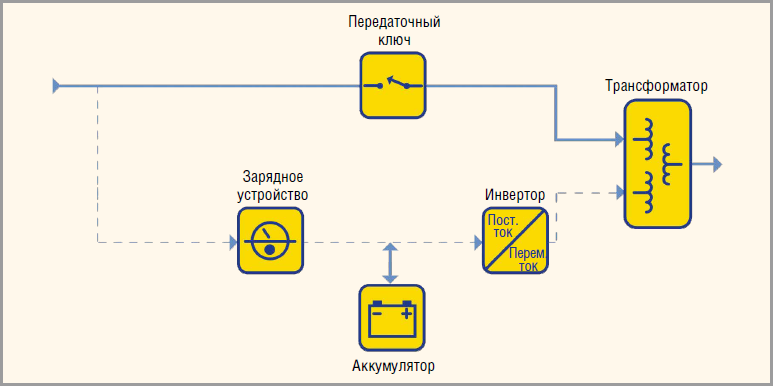

Рисунок 3. Резервный ферромагнитный ИБП

Когда-то именно эта топология занимала лидирующие позиции в диапазоне мощности 3–15 кВА. Сегодня она заметно сдала позиции — и на то есть веские причины.

В основе конструкции — специальный насыщающийся трансформатор с тремя обмотками. В штатном режиме питание подаётся с входа переменного тока через передаточный ключ и трансформатор на выход. При отключении сети ключ размыкается, и нагрузку берёт на себя инвертор, работающий в режиме ожидания.

Феррорезонансный трансформатор обеспечивает отличную изоляцию от сетевых помех и переходных процессов — пожалуй, лучшую среди всех доступных решений. Дополнительно он выполняет ограниченную стабилизацию напряжения и формирование выходного сигнала.

Однако у этой конструкции есть существенные недостатки. Ферромагнитный трансформатор сам по себе создаёт искажения выходного напряжения, выделяет много тепла и отличается низким КПД. Устройства на его основе получаются громоздкими и тяжёлыми.

Главная же проблема — принципиальная несовместимость с современным оборудованием. Серверы, маршрутизаторы и другая техника с блоками питания с коррекцией коэффициента мощности потребляют ток с ёмкостными характеристиками. Феррорезонансный трансформатор, напротив, имеет индуктивные характеристики — ток в нём «отстаёт» от напряжения. Совместная работа этих двух элементов образует резонансный контур, способный генерировать опасные токи, угрожающие подключённому оборудованию.

• Преимущества: высокая надёжность, превосходная фильтрация сетевых помех.
• Слабые стороны: низкий КПД, большие габариты и масса, несовместимость с современными блоками питания с корректором коэффициента мощности.

Оптимальный выбор для специфических промышленных задач, где критична изоляция от сетевых помех, и оборудование не использует активный PFC.

ИБП с двойным преобразованием (Double Conversion On-line)

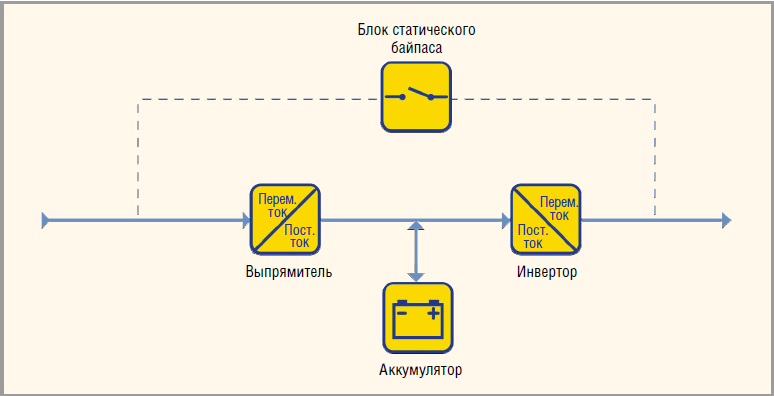

Рисунок 4. Интерактивный ИБП с двойным преобразованием

Это стандарт де-факто для мощных систем — свыше 10 кВА. Дата-центры, серверные комнаты, критическая инфраструктура — именно здесь двойное преобразование является наиболее распространённым выбором.

Принципиальное отличие от других топологий: основным трактом питания здесь является не сеть, а инвертор. Входное переменное напряжение сначала преобразуется в постоянное (заряжает аккумулятор), а затем снова в переменное — уже для питания нагрузки. Именно отсюда название «двойное преобразование».

Такая схема даёт важнейшее преимущество: при пропадании входного питания никакого переключения не происходит вообще. Инвертор продолжает работать от аккумулятора без каких-либо пауз. Нагрузка получает практически идеальное по качеству напряжение — стабильное, без помех и искажений.

Но за это приходится платить. Поскольку через зарядное устройство и инвертор проходит вся мощность нагрузки непрерывно, КПД системы снижается, а тепловыделение растёт. Постоянная работа силовых компонентов под полной нагрузкой также несколько снижает их ресурс по сравнению с топологиями, где инвертор задействован только при авариях. Наконец, мощное зарядное устройство потребляет нелинейный входной ток, что может создавать проблемы с проводкой здания или резервными генераторами.

• Преимущества: нулевое время переключения, идеальное качество выходного напряжения, полная изоляция нагрузки от сети.
• Ограничения: пониженный КПД, повышенное тепловыделение, более высокие эксплуатационные затраты, потенциальные проблемы с генераторами.

Оптимальный выбор для дата-центров, серверных комнат, медицинского оборудования и любых объектов, где недопустимы даже кратковременные перебои в питании.

ИБП с дельта-преобразованием (Delta Conversion On-line)

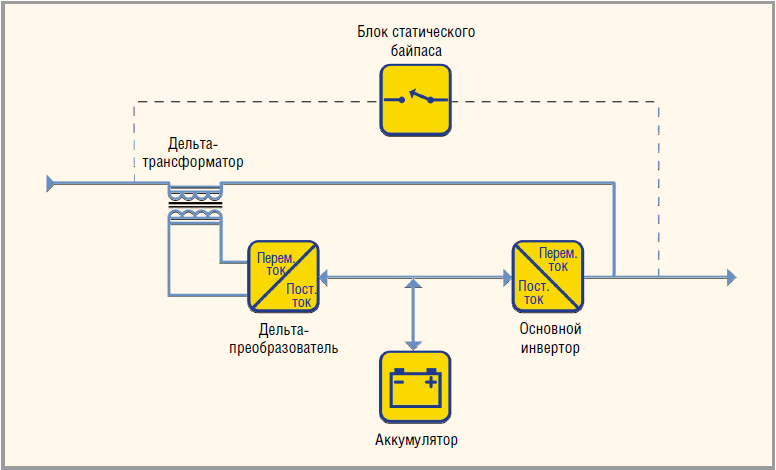

Рисунок 5. Интерактивный ИБП с дельта-преобразованием

Относительно молодая технология, разработанная специально для устранения недостатков двойного преобразования. Рабочий диапазон — от 5 кВА до 1,6 МВА, то есть это решение для серьёзных промышленных и корпоративных задач.

Как и в ИБП с двойным преобразованием, инвертор здесь постоянно подаёт напряжение на нагрузку. Ключевое отличие — дополнительный преобразователь разности (дельта-преобразователь), который передаёт часть мощности напрямую с входа на выход, минуя полный цикл преобразования. При аварии в сети устройство переходит в режим двойного преобразования автоматически.

Чтобы понять, в чём экономия, представьте: нужно поднять посылку с 4-го этажа на 5-й. ИБП с двойным преобразованием сначала спускает её на 1-й этаж, а потом поднимает на 5-й. Дельта-преобразование перемещает посылку только на один пролёт — ровно на ту разницу (дельту), которая нужна. Именно поэтому потери энергии здесь значительно ниже.

Дельта-преобразователь выполняет сразу две функции. Первая — управление входной мощностью: устройство потребляет ток по синусоидальному закону, минимизируя гармонические искажения в сети. Это обеспечивает полную совместимость с генераторами и снижает износ энергораспределительной системы. Вторая функция — управление зарядом аккумулятора через контроль входного тока.

По качеству выходного напряжения дельта-преобразование ничем не уступает двойному. Зато на входе — принципиальное преимущество: динамически управляемая коррекция коэффициента мощности без громоздких фильтрующих цепей. Это снижает требования к мощности проводки и генераторов, что в масштабах крупных объектов даёт ощутимую экономию при проектировании.

Важный нюанс: технология дельта-преобразования защищена патентами, поэтому доступна лишь у ограниченного числа производителей.

• Преимущества: высокий КПД, совместимость со всеми типами генераторов, минимальные гармонические искажения, меньшие требования к инфраструктуре питания.
• Ограничения: ограниченная доступность у производителей из-за патентной защиты, более сложная конструкция.

Оптимальный выбор для крупных объектов, промышленных предприятий, ЦОД с высокими требованиями к энергоэффективности и совместимости с генераторами.

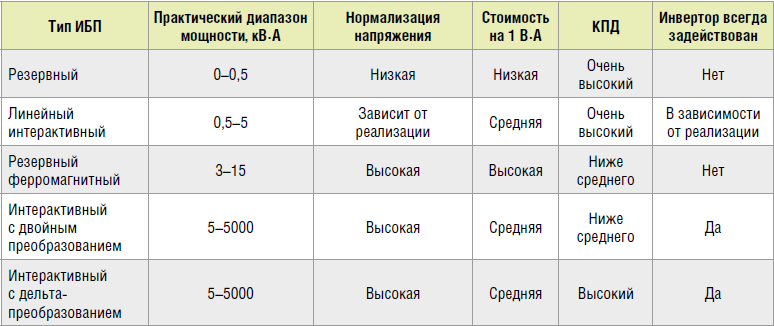

Таблица 1. Сравнение топологий ИБП: итоговая таблица

Вывод

В таблице 1 представлены особенности различных типов ИБП. Ни одна из рассмотренных топологий не является универсальным решением для всех задач. Каждая конструкция находит своё применение в зависимости от требований к мощности, качеству питания, энергоэффективности и бюджету.

При выборе ИБП важно учитывать не только тип топологии, но и качество конкретной реализации. Надёжность и реальная эффективность во многом определяются культурой производства и схемотехническими решениями конкретного производителя — даже в рамках одной и той же топологии характеристики разных моделей могут существенно отличаться.
