Назначение

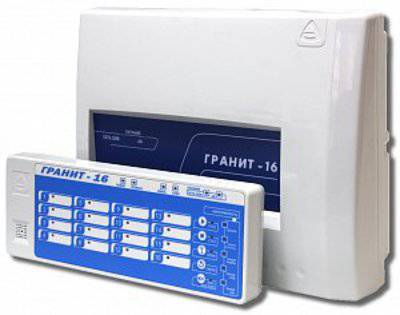

Прибор приемно-контрольный охранно-пожарный «Гранит-16» с ВП предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения (ПЦН).
Блок индикации и управления
Предназначен для управления прибором и индикации его состояния. На панели блока расположены символьно-цифровые кнопки управления и светодиодные индикаторы состояния.
Удаленное управление прибором с помощью БИУ возможно на расстоянии до 200 м.
БИУ подключается к прибору по 3-х проводной линии.
Прибор может выдавать 9 видов извещений: "Норма", "Тревога", "Внимание", "Пожар", "Неисправность", "Сеть", "Резерв", "Разряд", "Вскрытие".
Извещение "Норма" передается замкнутым состоянием контактов реле ПЦН
Извещение "Тревога" формируется при срабатывании извещателя в охранном ШС
Извещение "Внимание" формируется при срабатывании одного извещателя в пожарном ШС
Извещение "Пожар" формируется при срабатывании двух извещателей в пожарном ШС
Извещение "Неисправность" формируется при коротком замыкании или обрыве пожарного ШС
Извещение "Резерв" формируется при переходе прибора на питание от аккумулятора
Извещение "Разряд" формируется при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В
Извещение "Вскрытие" формируется при попытке снять крышку прибора
При использовании ШС как пожарного, режим охраны включается, по истечении задержки 2 сек. Если ШС нарушен, перед включением режима охраны происходит автоматический сброс питания всех ШС и выхода "+12В" на время 3 секунды.
Прибор имеет светодиодные индикаторы состояния ШС, индикаторы "Сеть" и "Резерв" для контроля наличия заряженного аккумулятора, "НСП" для индикации состояния неисправности и "ПЦН" (в этой версии не используется).
Есть выходы типа "открытый коллектор" для подключения светового и звукового оповещателей. Световой оповещатель выключен, когда все ШС сняты с охраны, светится непрерывно после взятия хотя бы одного ШС под охрану и мигает режиме тревоги. Встроенный звуковой сигнализатор выдает непрерывный звуковой сигнал при извещениях "Неисправность" и "Тревога" (длительностью 1 мин) и прерывистые сигналы при извещениях "Внимание" (периодичность 2 с) и "Пожар" (периодичность 1 с).
