Назначение

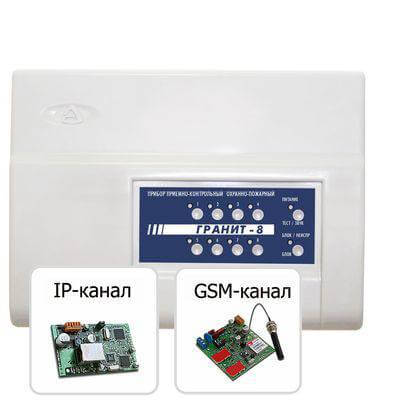

Гранит-8 (USB) с коммуникаторами предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" версии 6.3.0 и выше в качестве объектового прибора. "Гранит-3/5/8/12" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями.
Для программирования прибора и коммуникаторов в его составе не требуется переводить оборудование в специальный режим. Перевод прибора в режим программирования осуществляется по команде от программного обеспечения.
Основные сведения
Основные режимы работы:
дежурный режим;
режим программирования;
«Гранит-8» может выдавать 9 видов извещений на встроенные и внешние индикаторы и оповещатели:
«Норма» - передается замкнутым состоянием контактов реле ПЦН;
«Тревога» - при срабатывании извещателя в охранном ШС;
«Внимание» - при срабатывании одного извещателя в пожарном ШС;
«Пожар» - при срабатывании двух извещателей или при повторном срабатывании извещателя после сброса состояния (в зависимости от выбранной тактики) в пожарном ШС;
«Неисправность ШП» - при коротком замыкании или обрыве пожарного ШС;
«Сеть» - при наличии напряжения в сети;
«Резерв» - при переходе прибора на питание от аккумулятора;
«Разряд» - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;
«Вскрытие» - при снятии крышки прибора.
По каналам сотовых операторов GSM, по IP- и GPRS-каналам на ПЦН интегрированной системы безопасности «Лавина» передаются следующие виды извещений:
«Старт прибора» - подача питания на прибор.
«Взят на охрану» – ШС прибора поставлен на охрану (с указанием номера идентификатора).
«Снят с охраны» – ШС прибора снят с охраны (с указанием номера идентификатора).
«Прибор работает» – передается через программируемый интервал времени (от 12 мин до 24 ч.).
«Тревога» – в охранном ШС прибора сработал извещатель.
«Внимание» – в пожарном ШС сработал один ИП.
«Пожар» – в пожарном ШС сработали один или два пожарных извещателя (в зависимости от настроек ШС).
«Неисправность ШП» – неисправен пожарный ШС прибора.
«Нет 220В» – напряжение сети питания 220 В отсутствует.
«220В норма» – восстановление напряжения сети питания 220 В.
«Выключение АБ» – отключение аккумулятора от клемм прибора.
«АБ норма» – восстановление аккумулятора.
«Санкционированное программирование» – прибор перепрограммирован.
«Несанкционированное программирование» – прибор перепрограммирован, но код аутентификации не введен (или введён не правильно).
«Конфигурация синхронизирована» - в базу данных записана конфигурация после программирования.
«Конфигурация не синхронизирована» - неизвестная конфигурация, требуется перепрограммирование.
«Корпус открыт/закрыт» – срабатывание тампера при открывании/закрывании крышки прибора.
«Включение/выключение реле» – включение/выключение реле ПЦН1, ПЦН2, ОК.
«Контроль наряда» – предъявлен ключ с признаком «Контроль наряда» (ключ контроля наряда).
«Вызов наряда» - предъявлен ключ с признаком «Вызов наряда» (ключ тревоги).
«Неисправность» – неисправность одного из параметров прибора: напряжение +24В, КЗ на выходе «+12В», неисправность выходов «ЛМП», «СИР», «ОК».
«Норма» – (прибор в норме) неисправности устранены.
«Перепостановка» - поставлен на охрану автовозвратом после тревоги. Либо перепостановка ШС с помощью обратного канала управления.
Для каждого ШС отдельно могут быть запрограммированы следующие параметры:
тип ШС (пожарный, охранный);
тактика (открытая/закрытая дверь – при охранном ШС, 2ИП/РЗ – при пожарном ШС);
номер реле ПЦН, на который будет выдаваться сигнал тревога, пожар, внимание или неисправность ШП;
круглосуточный режим (нет снятия/постановки ключом Touch Memory);
наличие режима «тихая тревога»;
интервал времени задержки постановки на охрану (3…90 секунд);
интервал времени задержки включения сирены при нарушении охранных ШС и задержка извещения при задержке сирены (нет/да – 15 секунд).
Для прибора могут быть заданы следующие общие параметры:
время звучания сирены при «Пожаре» (не ограничено / 4 минуты);
автовозврат в режим охраны (для охранных ШС – нет / да 3 минуты);
выдача сигнала «Внимание» на ПЦН (для пожарных ШС);
подтверждение звуком постановки/снятия ШС на охрану внешним звуковым оповещателем;
интервал передачи на ПЦН «Лавина» извещения «прибор работает» 12 минут… 24 часа;
выдача извещения о неисправности прибора на реле ПЦН1 и отсутствии 220В на реле ПЦН1;
номер основного коммуникатора (1 или 2);
время переключения на резервный (1…8 минут) и обратно на основной (30 минут…4 часа) коммуникатор;
Записывать и считывать конфигурацию в приборе возможно как по частям, так всю сразу. Конфигурация прибора поделена на следующие части:
Основные настройки прибора, настройки ШС;
Настройки коммуникаторов (отдельно для каждого из двух возможных);
Ключи прибора.
После программирования прибора при первом включении его в рабочий режим, на ПЦН «Лавина» поступает извещение «Санкционированное программирование».
