1. Назначение

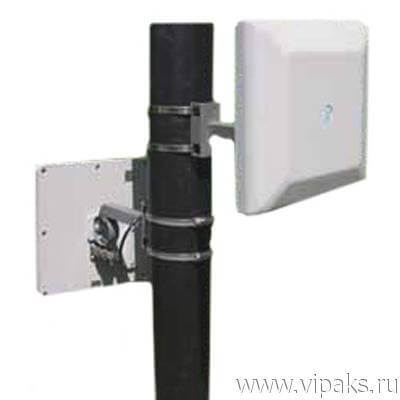

Извещатель охранный радиоволновый линейный “ЛУЧ-М” предназначен для охраны участков периметра различных объектов и выдачи тревожного извещения при пересечении зоны обнаружения нарушителем.
2. Общие сведения
2.1. Извещатель относится к группе двухпозиционных радиолучевых средств обнаружения, состоящих из приемника и передатчика.
2.2. Принцип действия извещателя основан на создании в пространстве между передатчиком и приемником электромагнитного поля, формирующего объемную зону обнаружения в виде вытянутого эллипсоида вращения и регистрации изменений этого поля при пересечении зоны обнаружения нарушителем.
2.3. Извещатель обеспечивает непрерывную круглосуточную работу и сохраняет свои характеристики при температуре окружающей среды от минус 40 до +65 °С и относительной влажности воздуха до 98 % при температуре +35 °С.
3. Отличительные особенности
3.1. В извещателе применена процессорная обработка сигнала, которая позволила:
- повысить помехоустойчивость, защититься от воздействия неблагоприятных метеофакторов, движения мелких животных;
- разработать модификацию “ЛУЧ-МИ” с интерфейсом RS-485 для подключения извещателя к компьютеризированному комплексу охраны “ФОРТЕЗА-КС” , что позволяет значительно расширить его функциональные возможности (управление работой извещателя с системы сбора, возможность получения информации о состоянии извещателя и т. д.). Существует модификация с интерфейсом RS-485 и протоколом, позволяющим интегрировать извещатель в систему «Багульник».
3.2. Извещатель устойчиво работает при воздействии сильных электромагнитных полей (ЛЭП до 500 кВ).
3.3. При специальной подготовке зоны обнаружения и настройке порогов срабатывания извещатель позволяет обнаруживать нарушителя двигающегося ползком.
3.4. Извещатель “ЛУЧ-МИ” имеет расширенный диапазон питающих напряжений от 6 до 35 В. Встроенный блок питания с высоким КПД имеет «плавный» запуск, что в несколько раз снижает потребление извещателя, при включении питания.
3.5. В извещателе «ЛУЧ-МИ» применена гальваническая развязка по питанию и интерфейсу, что позволяет защититься от грозовых разрядов и высоковольтных наводок, сделать потребляемую мощность постоянную во всем диапазоне питающих напряжений (0,48 Вт). Это позволяет увеличить количество комплектов на одной цепи питания или применить кабель с меньшим сечением.
3.6. Поставляется на замену извещателя “ПИОН”, для подключения на блоках извещателя установлены разъемы, как и в извещателе “ПИОН”.
3.7. Наличие защиты от грозовых разрядов и высоковольтных наводок.
